Характеристики ZTE MF30

Стандарты: HSDPA/UMTS/EDGE/GPRS
Антенна: встроенная
Подключение дополнительной антенны: нет
Скорость передачи данных к абоненту: до 7,2 Мбит/с
Скорость передачи данных от абонента: до 5,7 Мбит/с
Поддержка операционных систем систем: Windows XP/Vista/7, Mac OS X 10.5 и выше
Подключение устройства: Wi-Fi, USB
Длина/Ширина/Высота, мм: 98,5 х 54 х 13,9
Вес, г: 80
Flash-память: есть, слот для microSD
Работа с SIM картами: есть
Прием/отправка SMS сообщений: есть
Ёмкость встроенного аккумулятора: 1500 мАч
Время автономной работы: до 6 часов

Возможности недокументированные:
Управление режимами работы через telnet и web интерфейс
ftp сервер c доступом к flash памяти модема (80 мб) и sdmms карточке
UPnP медиасервер
автоматическое включение при подаче питания на USB разъем
автоматическое выключение при снятии внешнего питания

Пароль напечатан на шильдике под аккумулятором - группа из 8(?) символов цифры+латинские буквы.
Если его там нет (не читается) - пароль можно сменить подключившись по usb шнуру, в программе администрирования, установленной с CD-ROM модема на ПК с Windows
Перед сменой пароля его можно прочесть, для этого в программе администрирования нужно включить пункт отображения пароля.
Есть еще вариант подключится к роутеру по wi-fi нажав волшебную кнопку WPS
И еще один волшебный key на wifi - 12345678

Достаточно включить модем, нажать WPS, зайти в вебинтерфейс со смарта к примеру 192.168.0.1 По умолчанию - Логин admin Пароль admin

У модема два интерфейса. Один настраивается через программу на ББ. Другой интерфейс нужно настраивать через веб интерфейс по wifi сетке. т.е. зайти по сети на страничку администрирования, в сетевых настройках плюсиком добавить новый профиль, прописать apn, номер оператора, пароль, логин и поставить профилем используемым по умолчанию.

Да, но радиус действия wifi сети уменьшается до очень неприличных, а регистрация в сети 3g может и не произойти вовсе

Перевести его в download mode. Но это опасно повреждением внутреннего флеша, если модем будет подключен не к блоку питания, а к ПК например.

Реализовано в прошивке от билайн. Не настраивается. Лечится прошивкой от МТС.

Через web интерфейс соединение не включается. Первый раз приходится пнуть на ББ через программу с диска тот-же эффект может наблюдаться после установки симки чужого оператора на неразлоченый модем

Слетел образ диска на внутреннем флеше модема. Извлекаем cd-rom нажатием кнопки извлечь - модем прикидывается портами. - Переводим его в downloadmode и копируем на внутренний флеш iso образ cdrom из темы прошивок. при отсутствии на флеше и других файлов их тоже желательно восстановить

терминал это программа такая. Есть в любом windows (в win7 - по умолчанию не устанавливается - нужно добавить через панель управления)
Пуск ->Все программы ->Стандартные ->Связь ->HyperTerminal
Еще в сети есть куча сторонних - при желании можно найти и скачать.
Подключатся терминалом нужно к порту модема, предварительно выяснить номер этого порта подключив модем, запустив диспетчер устройств найти в нем модем и посмотреть в его свойствах.
Коннект менеджер не даст подключится к порту, поэтому его нужно закрыть.
если вы правильно подключились к модему в терминале нужно набрать команду AT и нажать Enter. модем обязан ответить ОК

1-й способ . Кнопкой "Заводские настройки " в КМ на вкладке Роутер.
2-й . Кнопкой на WEB страничке модема (Дополнительно ->Восстановить )
3-й . Во время работы роутера одновременно нажать и удерживать кнопки "WPS " и "Power " до тех пор пока не погаснут светодиодные индикаторы.
Если сброс не выполняется этими способами то, возможно, мешает флаг zte_update_wifi.flg . Если такой виден на внутреннем диске в download mode - нужно удалить.

Так получилось, что в процессе проверки очередной прошивки произошел сбой, и устройство ушло в полное беспамятсво. При подключении система на него никак не реагировала. Не появлялось ни одного устройства, ни одна лампочка не зажигалась.

Данным материал разделен на несколько частей:
1) Получение необходимых файлов и данных для восстановления
2) Получение доступа к интерфейсу диагностики (если в диспетчере устройств оно имеется-данный пункт можно пропустить. НО – иногда невозможно выполнить пункт 3. QPST выкладывает разные ошибки и процесс прошивки не получается. Тогда прежде чем запустить QPST проделайте принудительный перевод модема в DM. Обычно ошибки пропадают
3) Прошивка посредсвом QPST
4) Прошивка в обычном режиме (обычным прошивальщиком. Важно: проверка на совместимость версий должна быть отключена)
5) Процедура восстановления IMEI и S/n

1) Получение необходимых файлов и данных для восстановления.

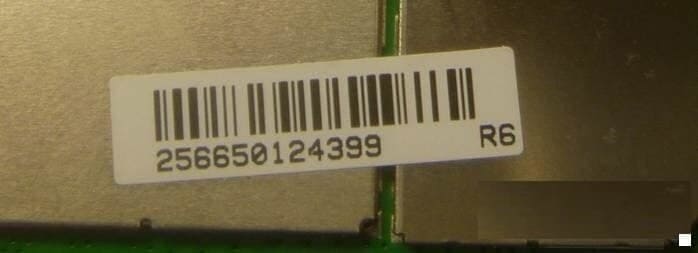

A) Если имеется родной Channel1.nvm – пропускаем данный пункт, если же нет – находим в сети для своего роутера. Например от роутеров МТС . Записываем на листочек IMEI (либо с коробки, либо с самого роутера) . разбираем роутер – на одном из экранов имеется наклеечка с цифрами

Их так же переписываем.

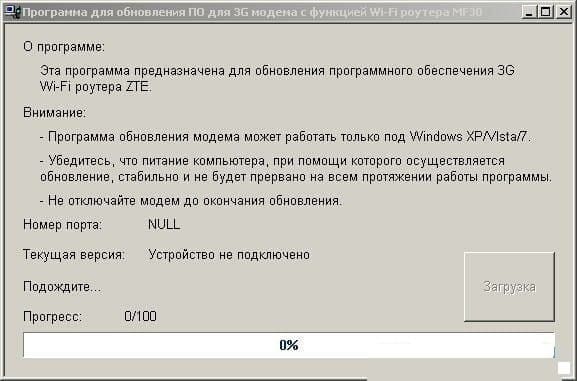

B) Скачиваем прошивку для своего модема, запускаем данный файл. Дожидаемся появления окна программы

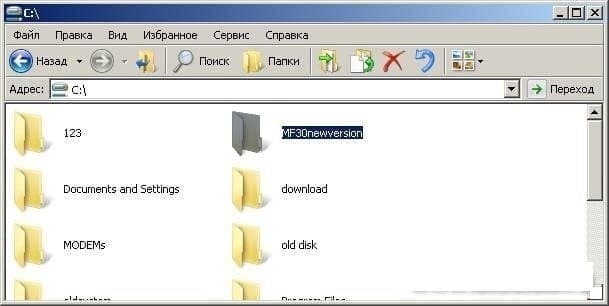

Его не закрываем. Находим на диске, где расположена папка MF30newversion (обычно ).

папку MF30newversion копируем в другое место, иначе при закрытии программы для обновления ПО данная папка будет удалена.

Теперь окно программы для обновления ПО для 3g модема НУЖНО закрыть. Теперь мы имеем большинство файлов, необходимых для восстановления. (находятся в папке MF30newversion ) или скачать Комплект для восстановления ZTE MF30

C) Скачиваем и устанавливаем QPST (использовался QPST 2.7 Build323). Скачать: QPST 2.7 Build323

2) Получение доступа к интерфейсу диагностики

A) Удаляем все драйвера устройства, программы связанные с модемом (коннект менеджер и прочее)

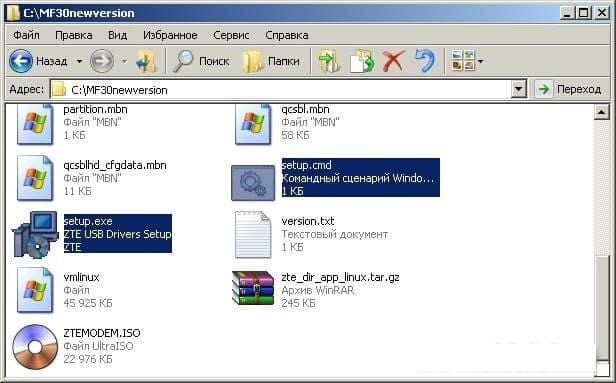

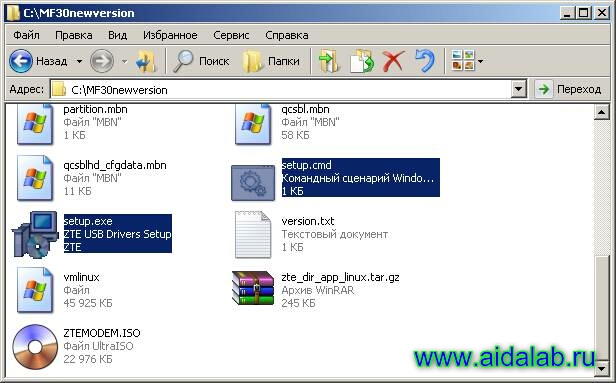

B) Заходим в сохраненную папку MF30newversion , запускаем файл Setup.exe (либо setup.cmd – установка в «бесшумном» режиме) – тем самым мы устанавливаем нужные нам драйвера.

C) Открываем эту крышечку

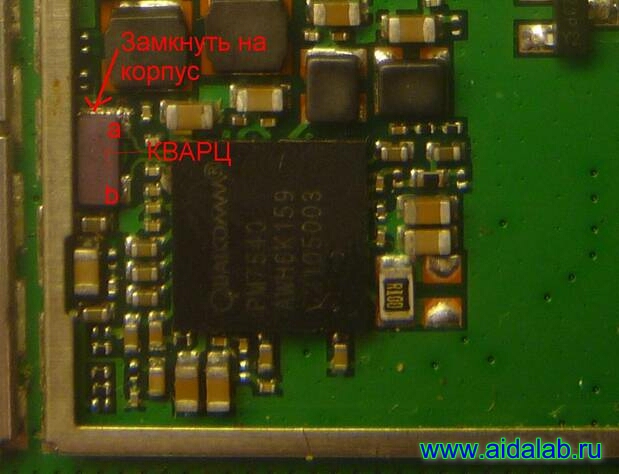

D) Ищем точки – указаны как а и б. т.е. выводы кварца

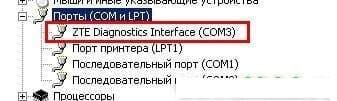

E) Подключаем USB кабель, нажимаем кнопку включения питания. Ждем 5-10 секунд (индикатор соты может моргнуть, а может и нет) Иголкой замыкаем точку на экран-корпус, нажимаем на включение питания, иголку с точки а убираем. Кнопку включения отпускаем. Ожидаем – если все у нас получилось в диспетчере устройств должен был появиться

Тут главное не торопиться. Бывало, что порт появлялся спустя 2-3 минуты, после проделанных действий. Если не получилось – пробуйте еще раз. Пробуйте воткнуть в другой порт.

Иногда помогает смена разрешений – запускаем regedit . Находим ветку HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Enum\USB . правой кнопкой по USB – РАЗРЕШЕНИЯ – ВСЕ и ставим галочку в чекбоксе Полный доступ. После этого удаляем все строки, содержащие VID_19d2*/ перегружаемся и повторяем действия.

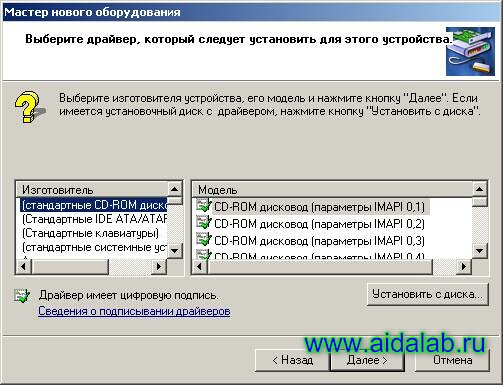

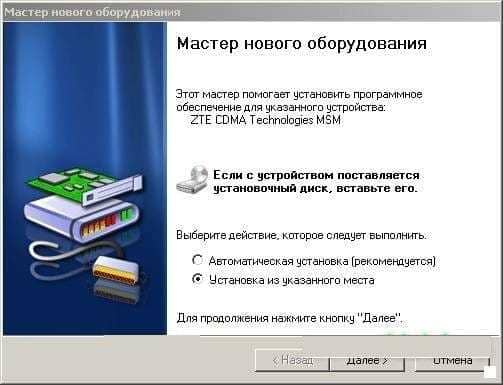

Возможная и такая ситуация (обычно, если драйвера либо не установлены, либо повреждены, либо по причинам, известным только звездам) выходит окно

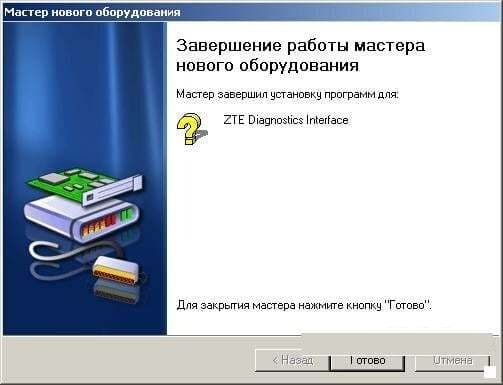

И получаем

3) Прошивка посредством QPST

Открываем папку QPST – запускаем QPST Configuration

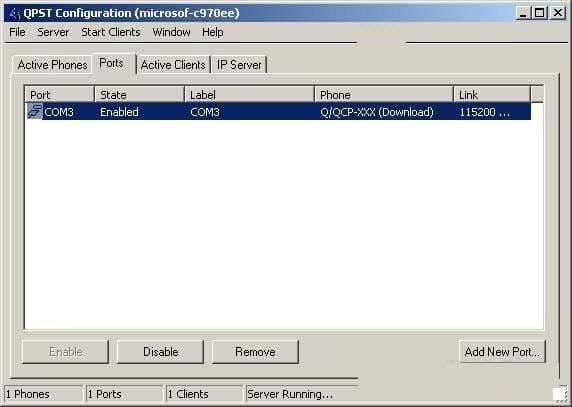

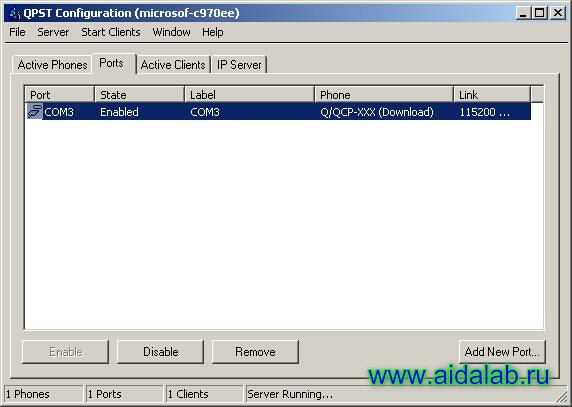

В кратце – удаляем все порты, жмем ADD New Port должна получиться картинка, что выше.

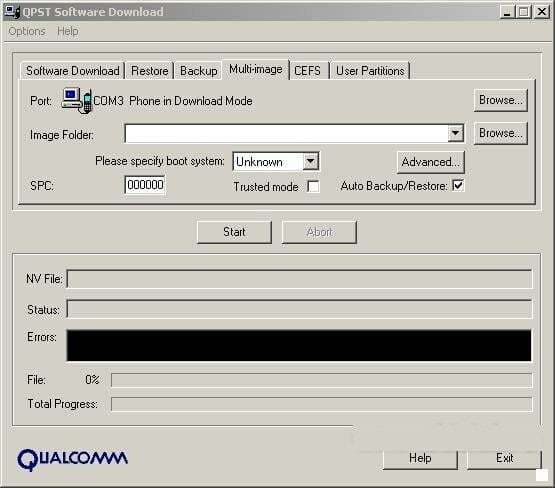

Заходим Start Clients – Software Download -Multi Image

Ищем нашу папку (Browse…)

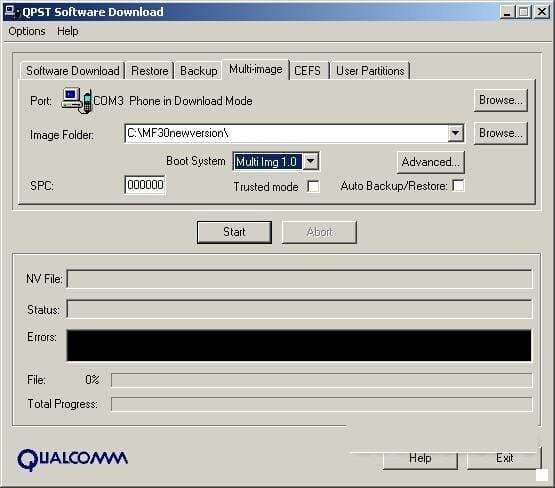

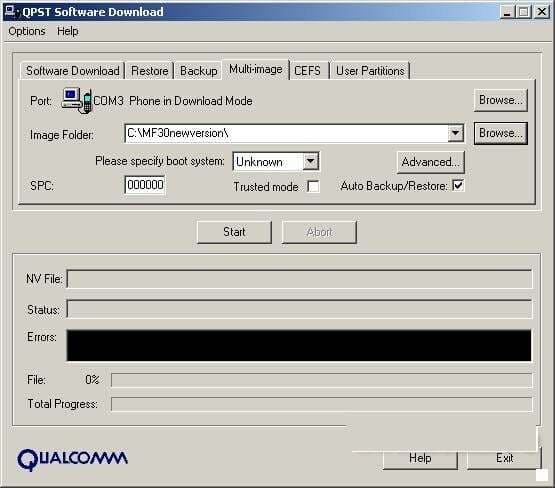

Переключаем в окне так, как указано ниже

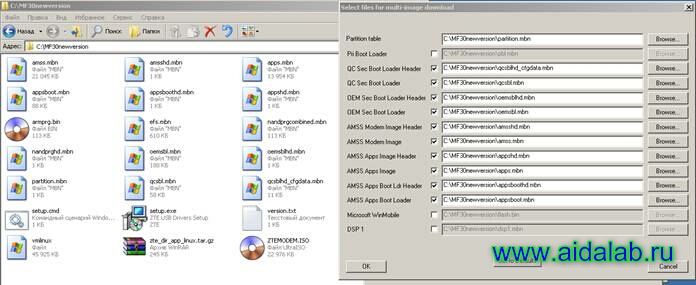

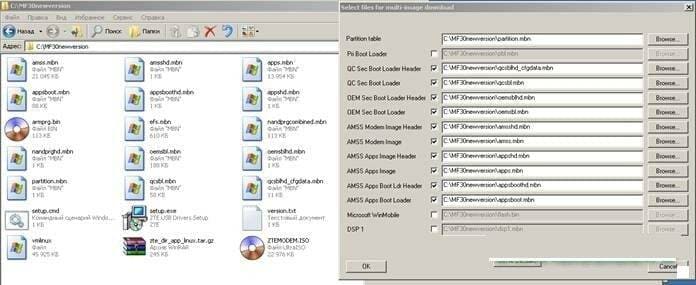

Переходим в Advanced …. И отмечаем в чекбоксах какие файлы у нас имеются. Каких нет- соответственно не отмечаем (убираем)

Жмем Ок . и START

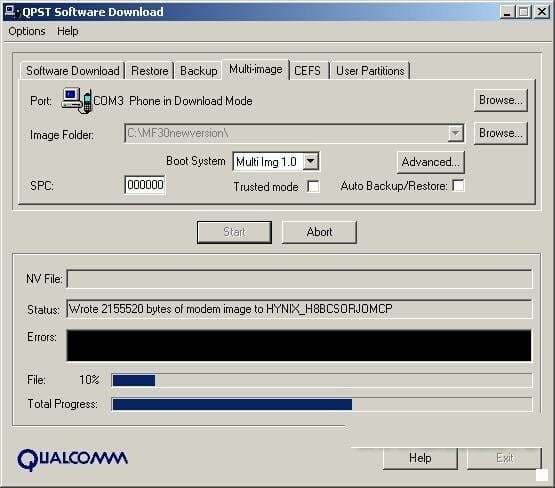

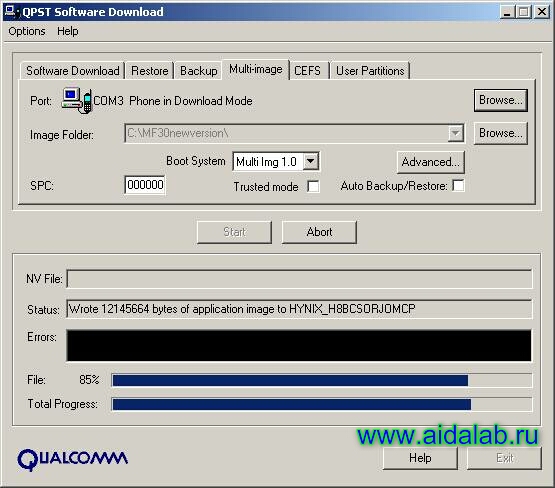

Должна пойти прошивка.

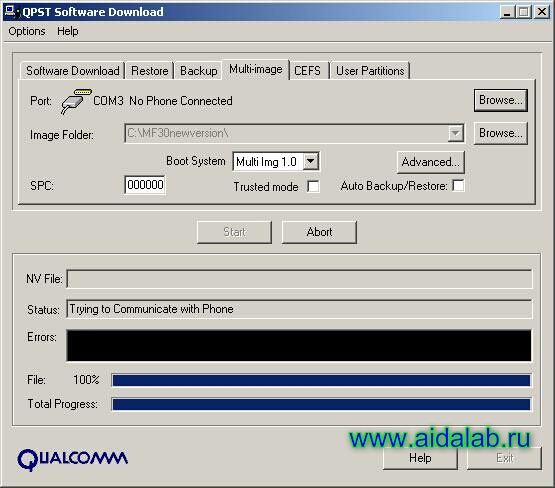

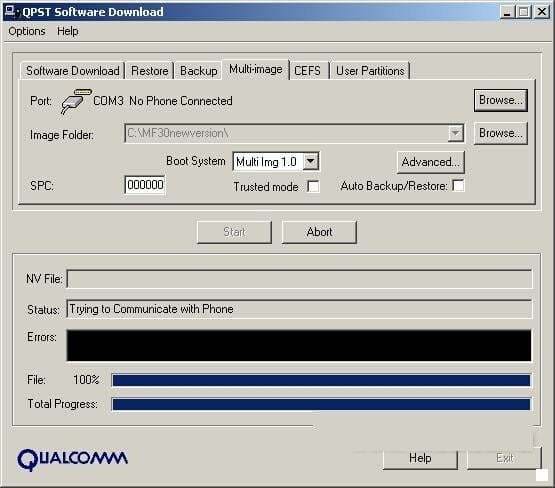

Появляется это окно ЖДЕМ!!! Оно может стоять очень долго!

Иногда может отбить с ошибкой. Отключите роутер от компа, подключите снова и попробуйте включить – он должен включится. И повторить процесс прошивки заново (просто таймаут в QPST истекает быстрее, чем устройство включается). Вот тут как раз и может насовсем пропасть порт ZTE Diagnostic – процесс принудительного перевода в DM описан выше.

Ну, будем надеяться, что вы восстановили и вывели модем из DM описанным выше способом. Теперь вам осталось перепрошивкой со снятой совместимостью. И модем полноценно должен будет начать работать.

Но есть большая вероятность что после восстановления роутера, у вас будет стерт IMEI в модеме. Его необходимо восстановить.

Как это сделать?

Первый вариант.

Запускаем снова прошивку для роутера и начинаем его прошивать! Ждем примерно до 33% прошивки. Не останавливая прошивку находим на диске С файл Channel1 . И правим его. Вписав в соответствующую строку IMEI вашего модема. Либо заменяем Channel1 на заведомо отредактированный Channel1! Помните! Прошивку не останавливаем! И делаем все быстро.

Второй вариант.

Применив соответствующий софт.

Преимущество данного способа в том, что модем (роутер) не требуется перепрошивать прошивкой повторно! Но при этом Channel1 должен быть взят с заведомо рабочего модема. И должен быть слит той же прогой которой будет вливаться теперь в модем обратно! Это непременное условие.

Перейду сразу к делу. На днях попытался прошить свой от МТС но компьютер(ноутбук) оказался не подходящим, и в итоге получил кирпич, все описанные на этом форуме методы восстановления привели лишь к включению роутера(Сеть не ловил, вайфай тоже) IMEI отсутствовал и никакие из выше описанных действий по восстановлению IMEI не помогли(IMEI не прописывался). Около 5ти дней мучений привели к полному восстановлению роутера. Метод 100% восстановления с пояснениями я решил описать:
Итак. Кирпич - Роутер в Download mode , для того чтобы вывести его из данного режима можно дать команду ресет через терминал но это не поможет если прошивка успела дойти до >20% вам придётся воспользоваться пакетом программ QPST .
1. Устанавливаем QPST Скачать: QPST 2.7 Build323

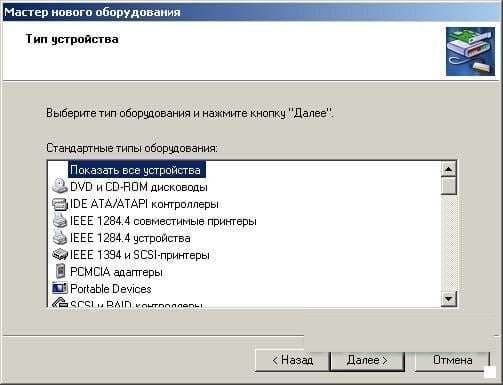

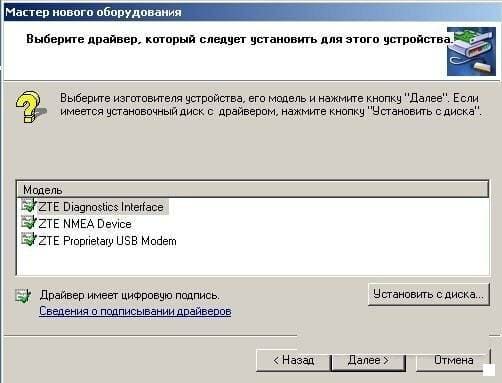

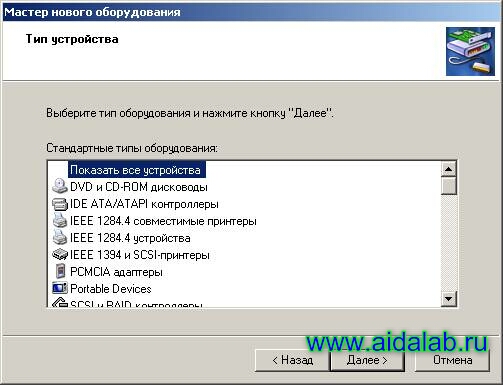

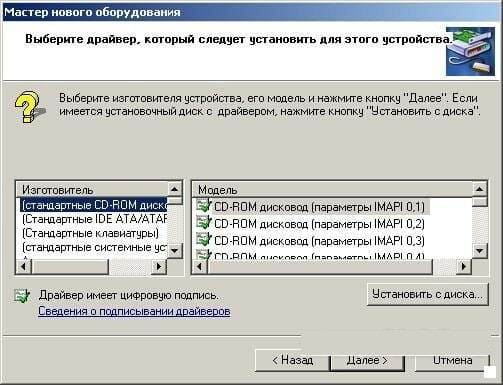

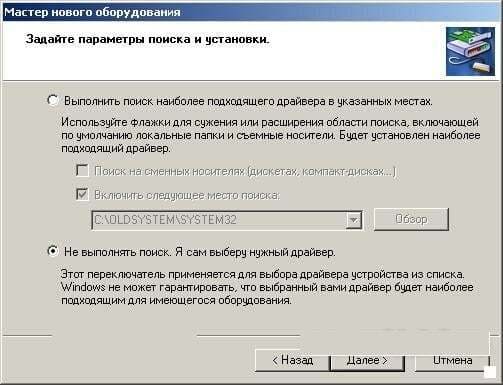

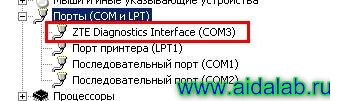

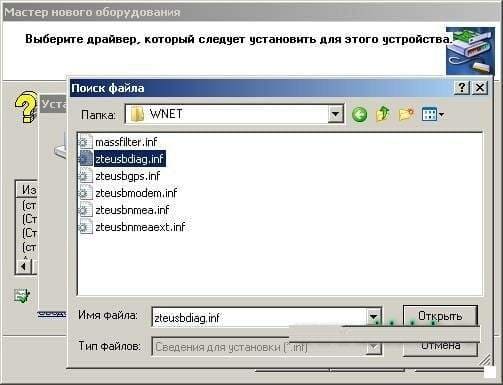

2. Идём в "Диспетчер устройств " если нет "неизвестного устройства" вида "ZTE CDMA Technologies MSM " то идём во вкладку "Порты (COM и LPT) " там находим "ZTE Diagnostic Interface COM# " и запоминаем номер COM порта . Если неизвестное устройство "ZTE CDMA Technologies MSM" в системе присутствует то сначала нужно установить драйвер вручную для этого нужно сначала скачать и распаковать драйвера для вашего MF30 или установить Коннект менеджер. Далее: (Правый клик - "Обновить драйвер " - "Выполнить поиск драйверов на этом компьютере " - "Выбрать драйвер из списка уже установленных драйверов " - Из списка выбираем "Порты (COM и LPT) " - "Установить с диска " - "Обзор " - находим папку с нашим распакованным драйвером и нажимаем "Открыть " - "ОК " - В списке выбираем "ZTE Diagnostic Interface " - "Далее " (Винда ругнётся на невозможность проверить совместимость драйвера но мы продолжаем)- "Готово ". Запоминаем номер COM порта.
3. Запускаем прошивку любой версии но обязательно для вашей модели роутера. Идём "C:\Program Files\Windows Service\MF30newversion " и копируем все файлы из папки куда нибудь (запомните этот путь, он пригодится далее) закрываем программу прошивки.
4. Запускаем QPST configuration - Жмём "Add New Port ..." и добавляем порт который вы запомнили ранее "ОК ". У вас появится новая строчка с названием порта и модема вида Q/Q-XXX , выбираем её и жмём "Start Clients " - "SOFTWARE DOWNLOAD " в открывшемся окне выбираем вкладку Multi-image (Если вы по каким то причинам не выбрали роутер ранее то это можно сделать и в открывшемся окне с помощью кнопки BROWSE в верхней части окна) В строке Image Folder указываем путь к папке в которую сохранили файлы из "C:\Program Files\Windows Service\MF30newversion ". В строке Please Specify Boot System выбираем "Multi img 1.0 " нажимаем "Advanced " и ставим галочки напротив тех файлов которые у вас есть (У меня это были все файлы кроме второй и двух последних строк) жмём "ОК ". Ставим галочку "Trusted mode " и жмём "Start ". (В результате по окончании прошивки роутер замигает лампочками и может даже соединиться с интернетом правда на скорости 2G и скорей всего пропадёт IMEI а без него 3G работать не будет) Закрываем окно.
5. В QPST configuration снова жмём "Start Clients " и выбираем "RF NV item manager " жмём "Options " и выбираем "Customized NV item list ". В открывшемся окне в левом столбике находим и выделяем строку под номером 550 NV_UE_IMEI_I и нажимаем кнопку с одиночной стрелкой вправо (>) В правом столбике появится выбранная строка 550 .. жмём "Save " и видим что эта строка появилась в столбике слева. Выделяем её. Справа появится 9 полей в них нужно прописать IMEI особым образом в формате HEX. Ставим галочку напротив Hex . В 1м поле - 8 ; 2м - первую цифру IMEI+A (Например: 3A ); 3м - сначала третью цифру потом 2-ю ; 4м - сначала 5-ю потом 4-ю ; в 5м - записывается одна цифра на означающая десятки(т.е. в IMEI будет шестая и седьмая цифры например: 5 и 0 пишем только пятёрку а ноль просто выбрасываем) 6м - сначала 9-ю потом 8-ю и далее по аналогии. (Пример: у вас IMEI 123456078901234 в поля он будет записан так: 8 1А 32 54 6 87 09 21 43 ) Будьте внимательны, если вы ошибётесь второй попытки у вас не будет, IMEI можно ввести только 1 раз потом он блокируется и вам придётся прошивать роутер заново. Есть также другой способ прописать IMEI подробней описано в "Если IMEI нету совсем ". Очень важно: сменить имей именно на этой стадии потому что следующий пункт прошивки лишит вас возможности ввести IMEI и вместо номера у вас будут одни нули.

нужно ОБЯЗАТЕЛЬНО!!! выставить COM порт. Иначе, прога просто не будет записывать IMEI .

6. Запускаем стандартную программу прошивки но с отключённой проверкой версий, я использовал DL_MF30_MTS_RU_EUV1.00.00.rar3 (любезно предоставленную пользователем Hentrs )
Всё роутер готов к работе.
Если вы всёже пропустили пункт с прописыванием IMEI то не отчаивайтесь:
запускаем эту же прошивку на 20% роутер уйдёт в Download mode в это время и начнётся сама прошивка а на 80% роутер попытается запуститься (Загорится индикатор батареи и роутер соединится с интернетом если вставлена рабочая SIM но на 2G) в этот момент выдёргиваете кабель из роутера и закрываем программу прошивки (Не торопитесь это можно сделать до того как модем полностью запустится и определится в вашей Windows а это около 30-ти секунд) теперь можно прописать IMEI любым способом из пункта 5 . Затем выполняем пункт 6 и радуемся жизни на скорости 3G!!! Данный способ подойдёт и тем у кого роутер вышел из Download mode, или вы просто хотите поменять IMEI на другой.
P.S. Все пункты выполнялись под Windows 8.1 Pro , попытка прописать IMEI путём подмены Channel1.nvm результата не дали.
